클립 스튜디오: 퍼스 자로 간단한 계단 그리기.





  2점 투시로 계단을 그리기 위해서 [레이어 - 자/컷 테두리 - 퍼스 자 작성]을 클릭 또는 레이어에서 마우스 오른쪽을 클릭하고 [자/컷 테두리 - 퍼스 자 작성]을 클릭하여 2점 투시 퍼스 자를 생성한 후 벡터 레이어를 추가해 줍니다.

(※ 벡터 레이어는 불필요한 선들을 벡터 지우개 교점까지 지우기로 한 번에 지울 수 있기 때문에 편리합니다.)





  중앙의 시선 축을 기준으로 오른쪽 소실점으로 계단 높이의 간격을 고려하면서 선을 그려줍니다.

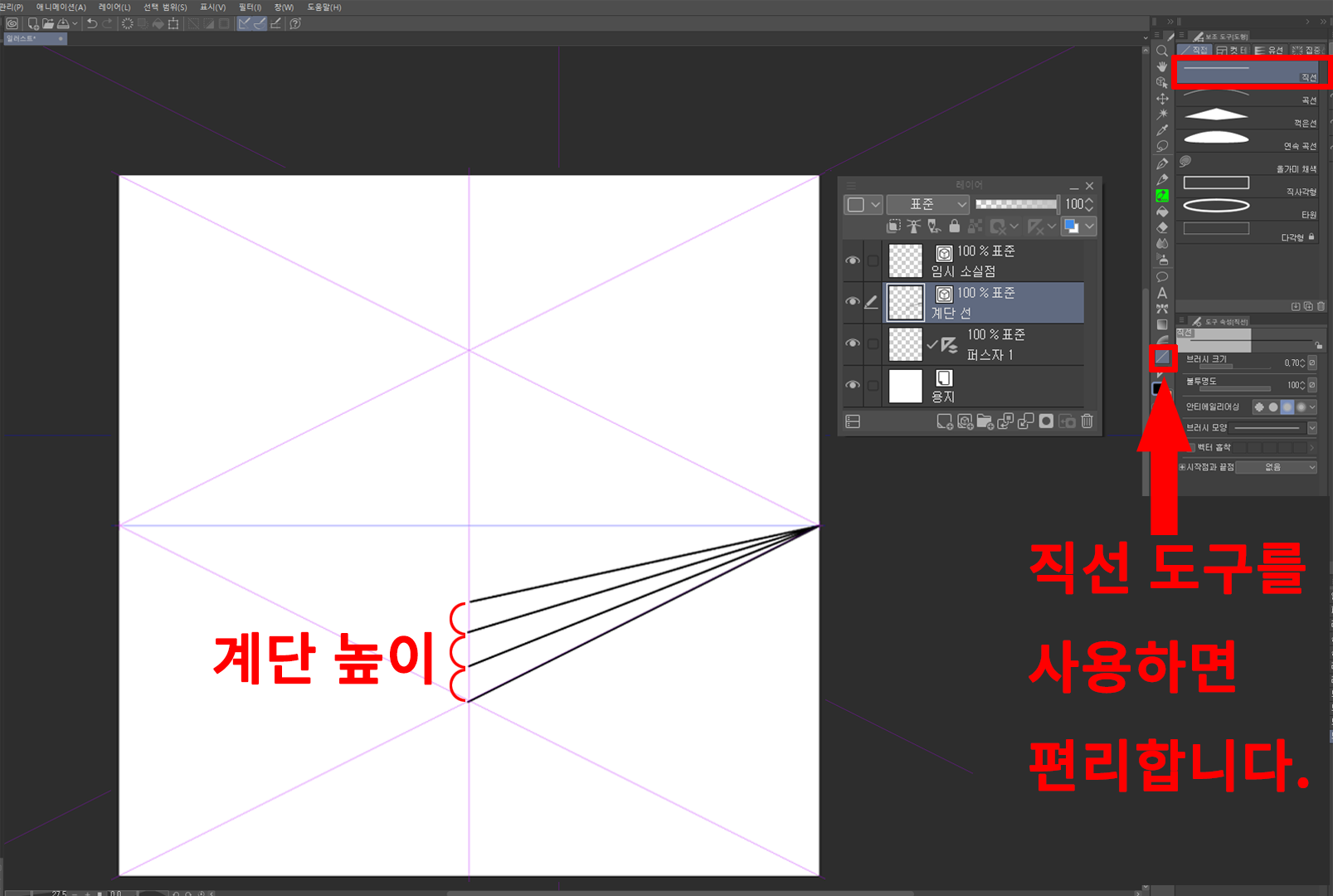

(※ 퍼스 자에서 선을 그을 때는 펜 툴보다는 직선 툴을 사용하면 좀 더 편리하게 잘 그려집니다.)







  그리고 벡터 레이어를 하나 추가하여 오른쪽 소실점의 수직으로 위쪽에 임시 소실점을 설정하고, 계단 기울기를 정하는 임시 소실선을 그어 줍니다.

(※ 임시 소실점은 말 그대로 필요에 의해서 임시로 설정하는 선입니다. 임시 소실점은 2점 투시의 영역을 벗어나는 작업이라서, 특수 자의 스냅을 off 해야지 그을 수 있습니다.)







  임시 소실선을 그은 후 다시 계단 선 레이어로 돌아와서, 특수 자의 스냅을 on 하고, 계단 선과 임시 소실선의 접점에서부터 짧게 수직으로 계단 모서리를 그리고 불필요한 선들을 지워줍니다.

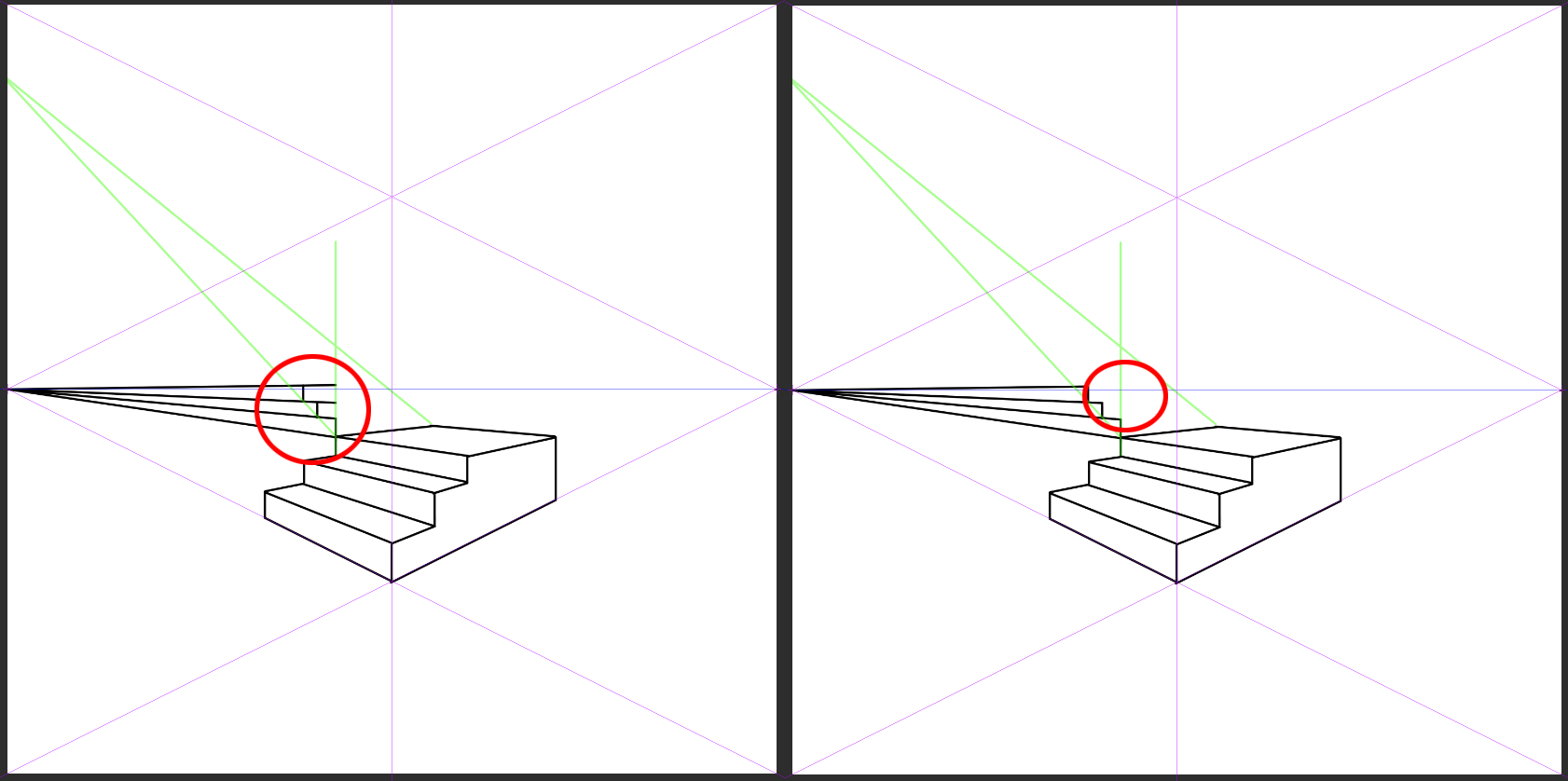

  그리고 계단의 접점에 맞춰서 반대쪽 소실점으로 직선을 그어주고, 그은 직선과 임시 소실선과의 접점에 맞춰서 짧은 선들로 계단 모양을 만들어 준 후 불필요한 선들을 정리합니다.







  그리고 2번째 계단을 그리기 위해서 벡터 레이어를 추가한 후에 첫 번째 임시 소실점의 반대편에 새로운 임시 소실점을 정하고 소실선을 그려줍니다.

(※ 계단의 방향은 다르지만 계단의 경사도는 동일해야 하므로, 2번째 임시 소실점의 높이도 첫 번째 임시 소실점의 높이와 같은 곳에 설정합니다.)







  그리고 다시 계단 선 레이어로 돌아와서 특수 자에 스냅을 on 한 후, 2번째 계단 높이의 기준을 아래 그림과 같이 첫 번째 계단의 마지막 층의 계단 높이를 기준으로 잡고, 왼쪽의 소실점을 향해서 선을 그어줍니다.







  그리고 마찬가지로 접점으로부터 수직으로 계단 모서리를 표현하고, 반대쪽 소질점으로 뻗는 선과 모서리도 그려줍니다.

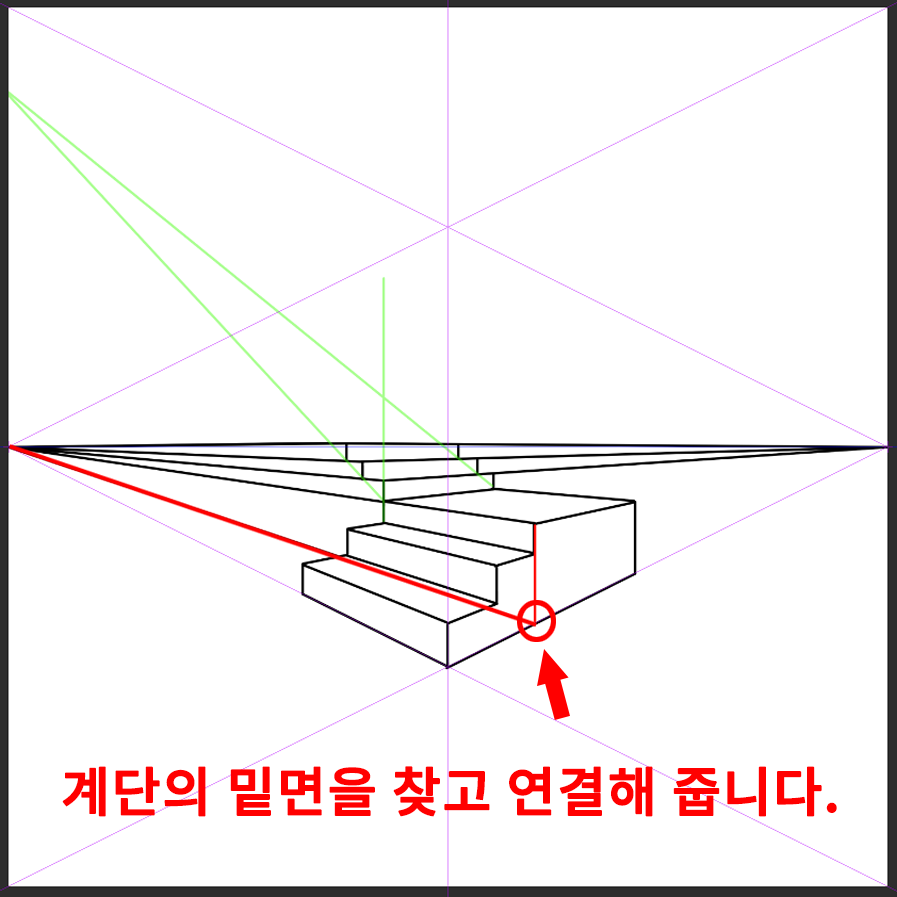

  그리고 2번째 계단의 밑면이 지면에 닿는 곳을 찾아서 선을 그어주고, 계단의 뒷면도 직각으로 그어준 후 불필요한 선들을 지워주고 두 번째 계단도 마무리합니다.







  마지막 3번째 계단을 그리기 위해서 2번째 계단을 그릴 때와 같은 요령으로 새로운 레이어에 임시 소실점을 설정하여 임시 소실선을 긋고, 2번째 계단의 마지막 계단 높이를 기준으로 계단 높이를 설정한 후 1, 2번째 계단과 같은 요령으로 3번째 계단도 완성합니다.
